Cette partie traite des bus de spatialisation dans Holophonix. Afin d’avoir une bonne compréhension des termes utilisés, il est reccomandé de suivre le cours sur les algorithmes de spatialisation avant d’avancer dans celui ci.
Dans la précédente partie, nous avons manipulé les sources et entrées, maintenant, nous allons router cette source vers un bus.

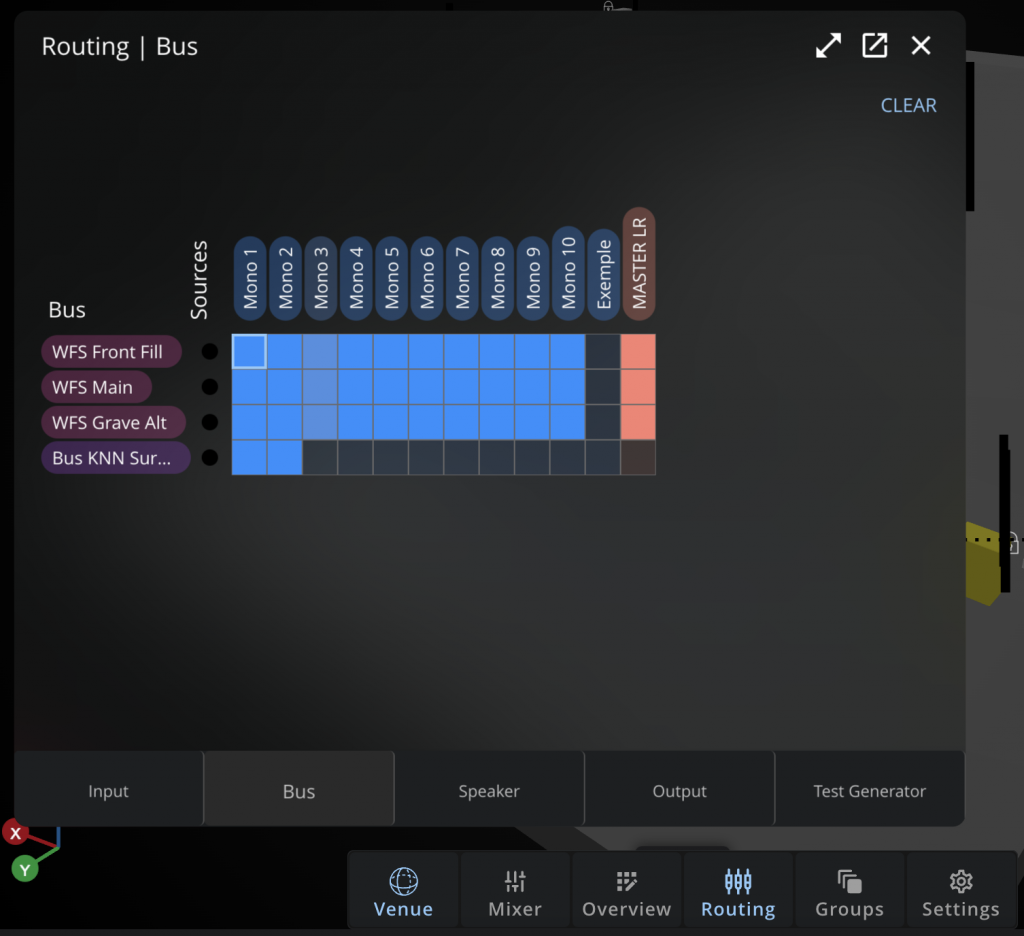

Ouvrons le panneau de routage depuis le dock et sélectionnons l’onglet bus.
Nous pouvons voir 4 bus présents dans le projet actuellement.
- WFS Front fill : Un bus WFS assigné sur la rampe basse dite “front fill” ayant pour but de placer les sources dans la rampe en bas de scene afin de permettre une bonne perception spatiale pour les premiers rangs de la salle (1er tiers).
- WFS Main : Un bus WFS assigné sur la rampe haute ayant pour but d’assurer une bonne perception de positionnement des sources pour les 2 derniers tiers de la salle tout en assurant une puissance convenable jusqu’au dernier rang.
- WFS Grave Alt : Un bus WFS de grave assigné sur les enceintes de graves présentes dans la rampe haute (4x Amadeus C 12 B)
- KNN Surround : Un bus KNN permettant de jouer des sources ayant des positions en dehors de la scène sur les enceintes surround (Latérales et arrières)
Dans l’assignation actuelle des bus, nous pouvons voir que les 10 sources initiales sont placées dans les 3 bus WFS, avec en plus, les sources Mono 1 et 2 attribuées au bus KNN.
De fait ces sources pourront servir a jour des effets latéraux et arrière.

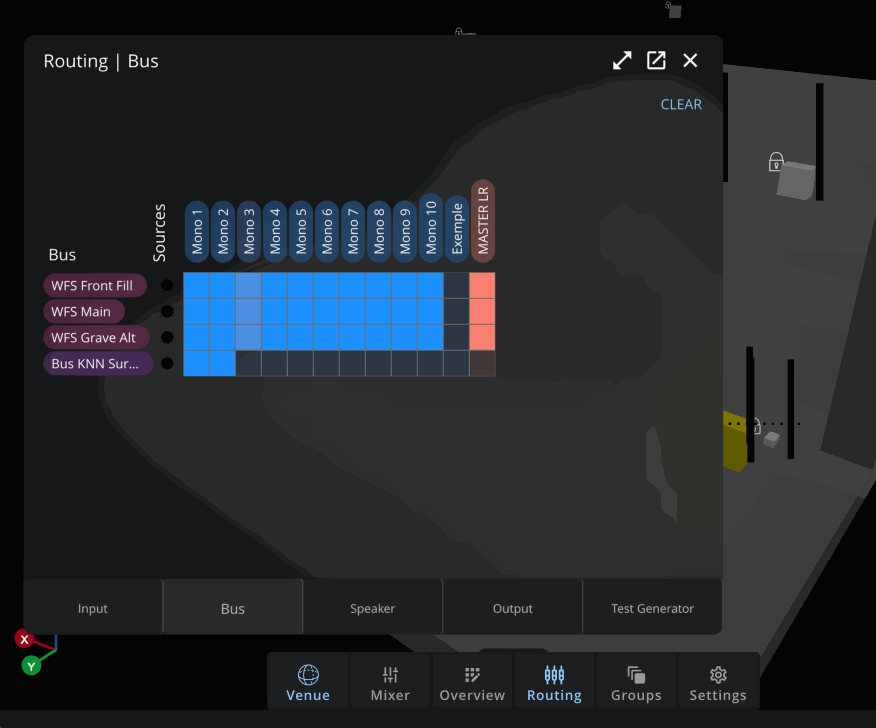

Nous allons attribuer notre source supplémentaire aux 3 bus WFS (comme c’est le cas pour la source “Mono 10” par exemple) en cliquant dans les case correspondantes.
Ainsi notre nouvelle source pourra représenter une nouvelle personne ou un nouvel instrument sur scène.
Créer un bus

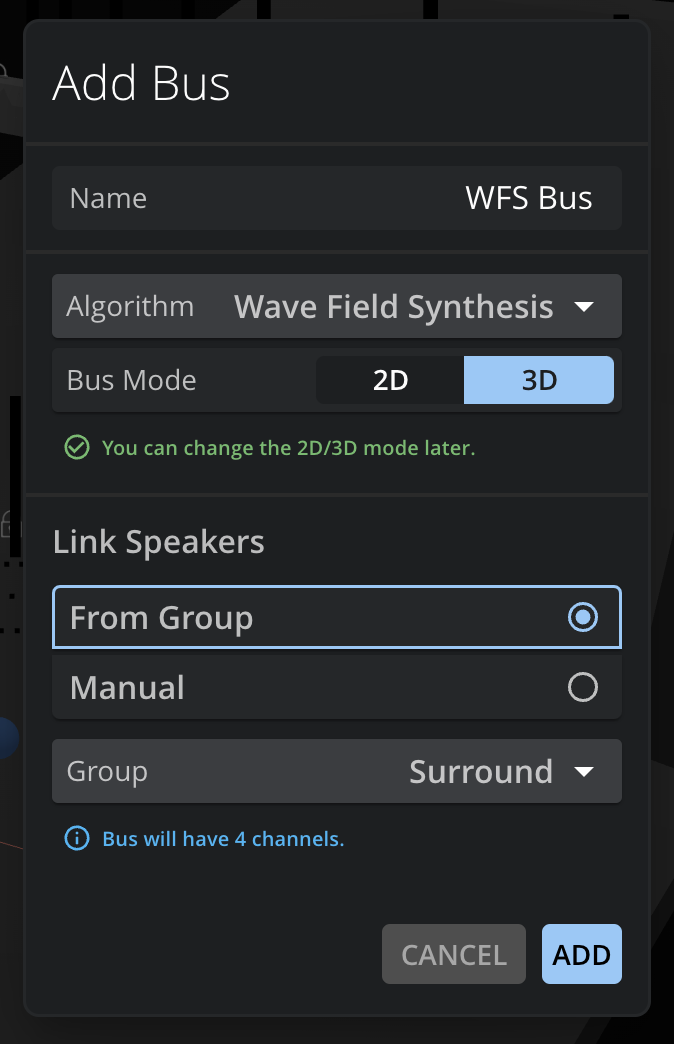

Tout comme nous avions créé une source à l’étape précédente, il est possible de créer un nouveau bus. Soit via le menu Add > Add bus ou via un click droit puis Add > Add bus.
Une des particularités de Holophonix est qu’une multitude d’algorithmes de spatialisation sont disponibles.
Les 3 grandes familles sont les suivantes :
- WFS (Wave field synthesis) 2D/3D
- Ambisonics (HOA)
- Amplitude panning, dans lequel on retrouvera VBAP, VBIP, LBAP et KNN
Des bus binauraux et stéréo sont aussi disponibles, mais nous les verrons dans une prochaine leçon.
Une description compète du fonctionnement de chacun de ces algorithmes est disponible sous forme de cours sur cette plateforme ou dans la documentation d’Holophonix.
Routage des bus vers les enceintes
Avec nos bus en place, il faut s’assurer de leur bon routage vers les enceintes. Pour cela, toujours dans le panneau de routage, allons dans l’onglet Speaker.
Nous pouvons voir dans cette matrice que les assignations de bus présentées auparavant sont bien attribuées.

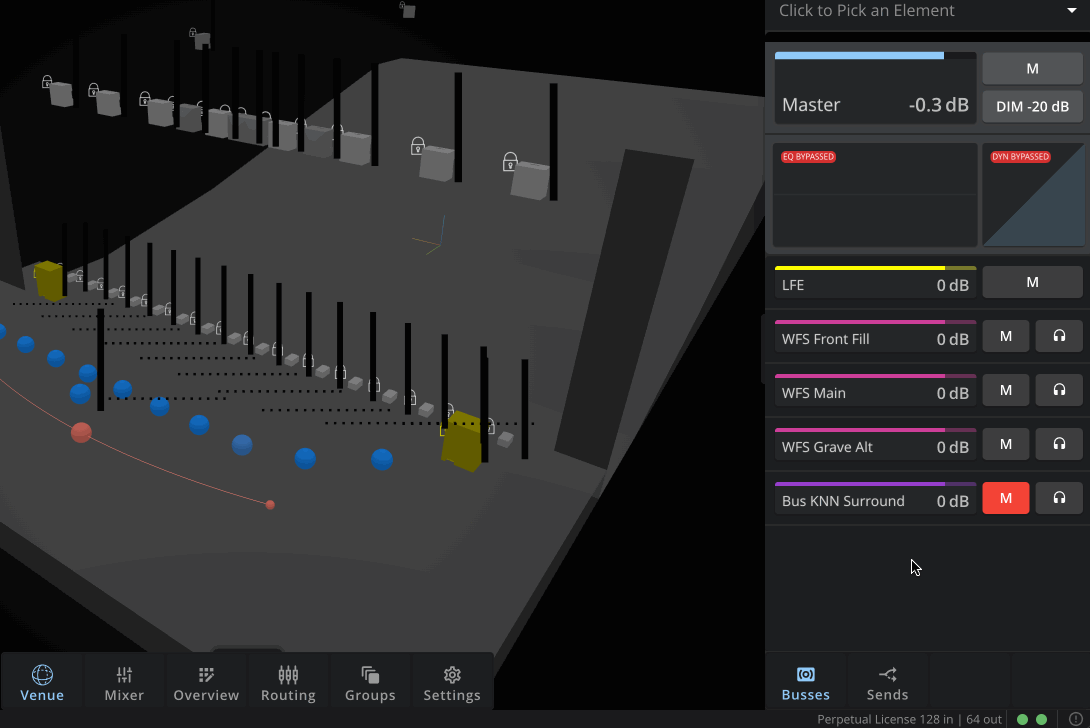

Des verrous apparaissent afin de protéger la position et l’assignation des enceintes vers de nouveaux bus.
Pour désactiver un verrou il suffit de selectionner l’enceinte soit depuis la vue 3D soit depuis le champ de recherche de l’inspecteur puis de cliquer sur le verrou apparaissant a coté du nom de l’enceinte.
Direct to master

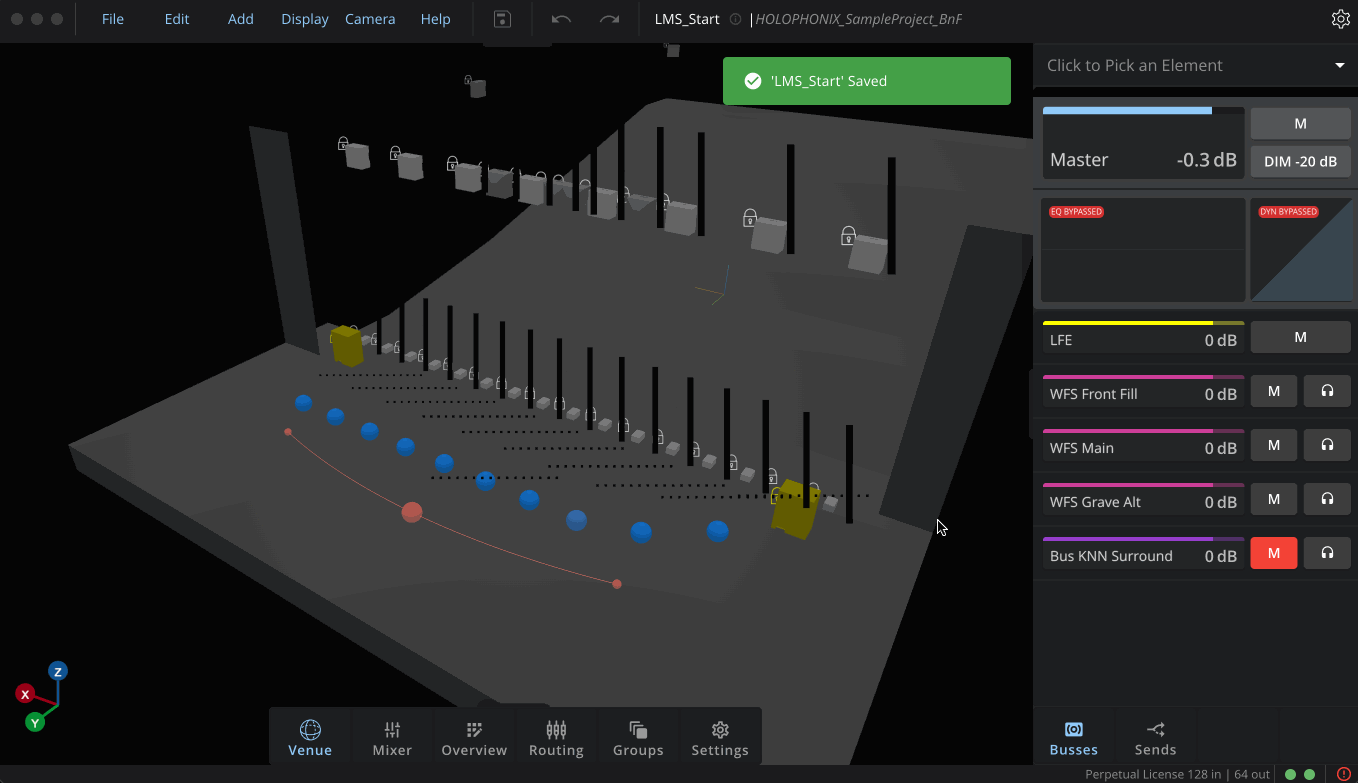

Vous avez pu noter que les deux caissons de basse posés de part et d’autre de la scène n’ont pas été vus dans les bus ou dans le routage.
Comme c’est le cas assez fréquemment sur les caissons de basse, il n’ont pas nécessairement besoin de passer par un bus de spatialisation. Ils ont cependant besoin de passer dans Holophonix eux aussi, afin de rester synchronisés avec les sources spatialisées.
En reprenant l’illustration précedente, nous pouvons voir que les “Direct to master” passent outre l’attribution des bus pour aller directement d’une entrée à une sortie (routé via la matrice de routage des entrées et des sorties.
Dans notre projet nous pouvons voir dans le routage des entrées et des sorties que nous avons une entrée “DLive AUX SUB” routé vers un “direct to master” 2 canaux nommé “Direct Subs” qui est routé en sortie vers nos deux subwoofer ABB 12 (Jardin et cour).
Nous pouvons aussi en profiter pour voir que le canal LFE est aussi routé vers ces deux subwoofers.
Le canal LFE récupère les informations basse fréquence de tous les bus, et les transmettent dans le canal LFE afin de pouvoir gérer finement les infra basses en fonction du contenu et de la salle directement.
